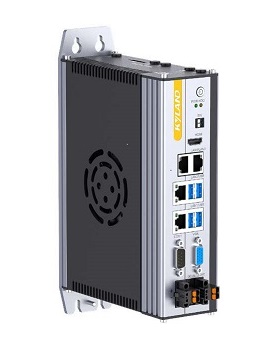

KYAC323系列产品是一款面向自动化、机械视觉等行业应用的高性能书籍式工控机 ，接纳铝合金型材结构 ，包管产品优异的结实性 ，铝型材上嵌入电扇辅助散热 ，包管产品优异散热性同时也最大避免粉尘侵入 ，进一步包管产品的可靠性。
| 设置 | KYAC323 | |
| 硬件设置 | ||
| CPU | I3-8100/I5-6400/I7-8700 | |
| TDP | 最大 65W | |
| BIOS | AMI UEFI 64Mbit | |
| 内存 | 8GB/16GB/32GB | |
| 存储 | 128GB/256GB/512GB | |
| USB | 4 x USB3.0 板载内置1个USB2.0 可装置硬件加密狗 |
|
| COM | 1 x COM（DB9公头）可通过拨动开关设置RS232或RS485模式 ，RS485支持自动流控 ，RS232带有ESD防护（空气放电：±8KV ，接触放电：±6KV） | |
| 以太网 | 4 x Intel I210千兆网口 | |
| VGA | 最高区分率1920 x 1080 | |
| HDMI | 最高区分率3840 x 2160 | |
| 扩展接口 | 2 x 全尺寸miniPCIe 卡槽 ，带有SIM 卡槽 | |
| 看门狗 | 1~255 级可编程设置 | |
| 软件设置 | ||
| 实时情形 | Codesys RTE 3.5.18 | |
| 操作系统 | Windows 10 | |
| 电源 | ||
| 输入电压 | DC12~24V ±10%, 过流、过压以及防反接� ；� | |
| 电源功耗 | 最大功耗 120W | |
| 机械参数 | ||
| 结构 | 全关闭铝型材外壳, 内嵌电扇智能散热 ，支持壁挂式装置或DIN-Rail 导轨式装置 | |
| 尺寸 | 57.6mm x 200mm x 154.5mm (W x H x D) | |
| 净重 | 1.9Kg | |
| 情形 | ||
| 事情温度 | -20?C ~ 60?C | |
| 存储温度 | -40?C ~ 80?C | |
| 相对湿度 | 5~95% 无凝露 | |
| 振动 | 5~500Hz, 1.5Grms ，IEC60068-2-64 | |
| 攻击 | 20G ( 一连时间11ms ，半正弦波) ，IEC60068-2-27 | |
| EMC | CE/FCC Class A | |
● SM(Softmotion) 该版本提供SMC_Basic库 ，切合PLCopenl认证标准Part 1及Part 2部分 ，可以控制单轴或者两个轴（电子凸轮和齿轮）的主从运动。
● CN(CNC+Robotic) 该版本在SMC_Basic库基础上增添了SMC_CNC及SMC_Robotic ，支持了CNC应用及机械人应用�？墒迪諧NC数控开发及机械人轴组开发。
● TW(Target & Web Visu) 该版本包括了集成化的可视化编辑器 ，可以在开发情形中直接建设专业的可视化界面。其中TargetVisu方法直接显示在控制器的内置或外置显示器上 ；WebVisu方法支持在Web浏览器中浏览界面。
| SM（Softmotion） | CN（CNC+Robotic） | ||||
| 点位运动 | 位置较量触发 | 两轴椭圆插补 | 三轴椭圆插补 | 路径预处置惩罚功效 | 两轴串联(SCARA)机械人模子 |
| JOG运动 | 位置捕获 | 两轴样条曲线 | 三轴样条曲线 | 五轴加工模子 | 三轴串联(SCARA)机械人模子 |
| 速率运动 | 回零运动 | 两轴抛物线运动 | 三轴抛物线运动 | 两轴龙门功效 | 并联(DELTA)机械人模子 |
| 电子齿轮 | 间隙捕获 | 两轴直线插补 | 三轴螺旋线插补 | 三轴龙门 | 四轴码垛机械人模子 |
| 电子凸轮 | 两轴圆弧插补 | DXF转G代码功效 | T型龙门 | 六轴枢纽机械人模子 | |
| 一连轨迹运动 | 三轴直线插补 | G代码/M代码功效 | H型龙门 | ||
| 切向追随 | 三轴圆弧插补 | 坐标系转换 | 极坐标系模子 | ||
| 产品型号 | 详情 |
| KYAC323-33MBW0SM | I3-8100/8G/128G SSD/WIN10/Softmotion |
| KYAC323-33MBW0SMTW | I3-8100/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC323-53MAW0SM | I5-6400/8G/128G SSD/WIN10/Softmotion |
| KYAC323-541AW0SMTW | I5-6400/16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-73MBW0SM | I7-8700/8G/128G SSD/WIN10/Softmotion |
| KYAC323-741BW0SM | I7-8700/16G/256G SSD/WIN10/Softmotion |
| KYAC323-752BW0SM | I7-8700//32G/512G SSD/WIN10/Softmotion |
| KYAC323-73MBW0SMTW | I7-8700//8G/128G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-741BW0SMTW | I7-8700//16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-752BW0SMTW | I7-8700//32G/512G SSD/WIN10/Softmotion/Target &Web Visu |
